Bambu Studio Preview'da G-code'u adım adım izleme

Simplify3D'den gelen biri Bambu Studio'da önizlemede katmandan satıra inmeyi arıyor: yazıcının bir katmanda hangi sırayla nereye gittiğini tek tek görmeyi. Bambu Lab forumunda Haziran 2024'te açılan "In Preview view individual g-code motions in Bambu Studio" konusu tam bunu soruyor. Kısa cevap: özellik var, Preview sekmesinin altındaki yatay kaydırıcıda duruyor.

Ayrı bir G-code görüntüleyici penceresi arama: kaynak kodda böyle bir pencere açan menü satırları devre dışı, görüntüleyicinin kendisi Preview.

Elindeki hazır bir .gcode dosyasına bakmak istiyorsan dosyayı Bambu Studio penceresine sürükleyip bırak: kaynakta .gcode ve .g uzantılı dosyalar bu yoldan doğrudan Preview'da açılıyor. Aynı anda tek dosya açılıyor, modelle birlikte bırakırsan yüklenmiyor. Bu modda dikey kaydırıcının sağ tık menüsü kapalı, aşağıdaki Jump to Layer dahil.

Forumdaki iki cevap

İlk cevap altı dakika sonra ElektroQuark'tan geliyor:

PREVIEW -> Color Scheme altında şunları seçebilirsin: Travel, Retract, Unretract, Wipe, Seams. Sonra tek tek katmanları görmek için çubukları kullan.

Kabul edilen cevapta JonRaymond, Ekim 2023 tarihli kendi mesajını alıntılıyor:

BS'nin "Preview" sekmesinde alt kaydırıcı, sağdaki dikey katman kaydırıcısında seçtiğin katmanın her G-code satırını gösteriyor. Yazıcının ne yaptığını anlamak ve G-code öğrenmek için çok kullanışlı.

Altına eklediği cümlenin özgün hâli: "The left and right error keys can be used to step through each line or if you mouse over the bottom slider you can use the scroll wheel." "Error keys" bir yazım hatası, kastedilen ok tuşları (arrow keys): sol ve sağ okla satır satır ilerlersin ya da fareyi alt kaydırıcının üstüne getirip tekerleği çevirirsin. Konuyu açan kişi aradığının bu olduğunu yazıyor.

İki cevap da doğru. Konudan dört gün önce, 21 Haziran 2024'te çıkan 1.9.3 sürümünün kaynağında kısayol listesi, Color Scheme başlığı ve bu beş seçenek aynıydı; Ağustos 2026 tarihli 2.8.2 kararlı sürümünde de aynılar. Ama kaynak iki ayrıntıyı düzeltiyor.

Alt kaydırıcı satır değil, hareket sayıyor

Kaydırıcının adımları, Bambu Studio'nun G-code'u okurken çıkardığı hareketler: düz ve yay hareketleri, geri çekme ve geri itme, silme, dikiş noktası. Sıcaklık ya da fan komutu gibi hareket üretmeyen satırlar ayrı bir adım değil, yorum satırları da değil. Filament değişimi, duraklatma ve özel G-code da listede kayıtlı ama lejantta onları açan satır yok, kaydırıcı üstlerinde durmuyor. Bu satırları G-code penceresinde seçili satırın çevresinde görüyorsun.

Pratikte daha önemli olan ikincisi: Tercihlerdeki Enable advanced gcode viewer açıkken (varsayılan bu; OpenGL 3.1 altındaki kartlarda eski görüntüleyici devreye giriyor) adım listesi yalnız görünür hareketlerden kuruluyor, renk şeması panelinde kapattığın hat türleri de dışarıda kalıyor. Başlangıçta yalnız ekstrüzyon hatları ile Seams görünür; Travel, Retract, Unretract ve Wipe kapalı. Eski görüntüleyici ise katmandaki ilk ve son görünür hareket arasındaki her hareketi, gizli olanları da, adım sayıyor; orada Seams de başta kapalı. Gezinmeleri adım adım görmek için önce onları açman gerekiyor; ElektroQuark'ın cevabı bu yüzden işe yarıyor.

Kaydırıcı en sağdayken katman tam çizili; sola çektikçe katman o harekete kadar çiziliyor, nozzle modeli de o noktaya konuyor. Tutamacın yanındaki sayı katmanın içindeki adım sırası; dosyadaki satır numarası değil.

Hareketin satırı nerede görünüyor

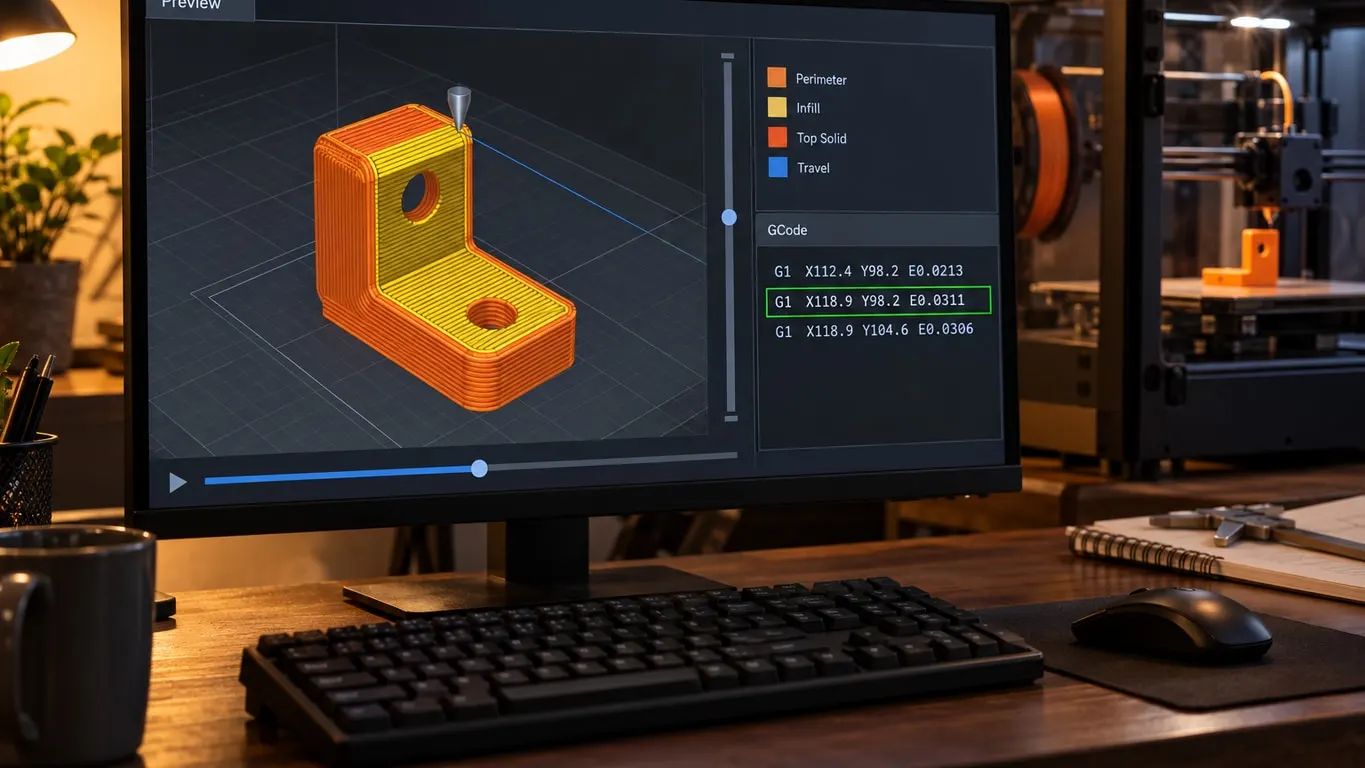

Tutamaç en sağdan ayrıldığı anda sağda, renk şeması panelinin hemen altında GCode başlıklı bir pencere açılıyor. Üstüne gelmen gerekmiyor. Pencerede satır numaraları yeşil, o anki hareketin satırı yeşil bir çerçevenin içinde. Komut, parametreler ve yorum ayrı tonlarda yazılıyor, 40 karakterden uzun satırlar "..." ile kesiliyor. Satırdaki harflerin ne anlama geldiği G-code yazısında var.

Pencereyi kapatan bir tuş yok: kaynaktaki C tuşu aç/kapası yalnız halka açık olmayan derlemelerde var. Kaldırmak için tutamacı yeniden en sağa götür.

Alt ortada, kaydırıcının üstünde ikinci bir küçük pencere nozzle'ın X, Y ve Z konumunu yazıyor. Line Type, Filament ve Summary şemalarında yalnız bu üçü var; Speed ile Layer Time'da her harekette hız ya da katman süresi ekleniyor; öteki şemalarda o şemanın değeri yalnız ekstrüzyon hareketinde görünüyor.

Tuşlar ve tekerlek

Bambu Studio'nun kısayol penceresinde (Keyboard shortcuts) Preview bölümü birebir şöyle:

Kaynaktaki tuş işleyici listeyle uyuşuyor: sol ve sağ ok alt kaydırıcıyı bir adım, Shift ya da Ctrl ile beş adım yürütüyor; yukarı ve aşağı ok aynı şeyi katman kaydırıcısında yapıyor. Tepki yoksa önce 3B görünümün boş bir yerine tıkla; tuşlar oraya bağlı.

Forumdaki "üstüne getir" şartı kaynakta da var: tekerlek yalnız imleç kaydırıcının alanındayken onu yürütüyor, dikey kaydırıcının üstündeyse katman değiştiriyor. Mac'te liste command+tekerlek yazıyor ama kaynağın Mac için tekerlek kodu Command'a değil Shift ile Control'e bakıyor: Mac'te tekerlekle beş adım için Control'ü kullan; oklarda ise command çalışıyor.

L tuşu yalnız seçili katmanı gösteriyor, sağ alttaki küçük düğme de aynı işi görüyor. Uzak bir katman için dikey kaydırıcının tutamacına (üstündeki + işaretine) sağ tıkla, Jump to Layer seç, numarayı yaz. Katmanda zaten bir işaret varsa menü düzenleme menüsüne dönüyor, Jump to Layer orada yok. Aynı menüden katmana komut eklemek de mümkün; o iş katmanda sıcaklık yazısında anlatılıyor.

Gezinme, geri çekme ve wipe'ı açmak

Sağ üstteki panelin başlığı bugün de Color Scheme; yanındaki açılır listede şunlar var: Summary, Line Type, Filament, Speed, Layer Height, Line Width, Flow, Layer Time, Fan Speed, AUX Fan Speed, Temperature. Summary ile AUX Fan Speed 1.9.3'te yoktu; AUX Fan Speed, preset Bambu'nun değilse ya da yazıcı modelinin profilinde yan panel fanı desteklenmiyor diye işaretliyse hiç görünmüyor. Helio ile termal analiz yapılmış dilimde listeye Thermal Index (min), (max) ve (mean) de ekleniyor.

Travel ve öteki dördü listede yok. Line Type seçiliyken ekstrüzyon türlerinin altına satır olarak ekleniyorlar; her birini Display sütunundan açıp kapatıyorsun:

Renkler kaynaktaki renk tablosundan. Filament görünümünde aynı beş satır Options başlığı altında duruyor. Speed görünümünde yalnız travel satırı var; gezinme hızının nereden ayarlandığı baskı hızı yazısında. Öteki görünümlerde bu satırlar yok.

Travel satırı gezinmenin süresini ve toplamdaki yüzdesini de yazıyor. Travel ile Retract'ı açıp alt kaydırıcıya döndüğünde ikisi de adım olarak sıraya giriyor: nozzle'ın bir duvardan ötekine nereden geçtiğini ve nerede geri çektiğini tek tek görüyorsun.

Preview'ın siyah ya da boş açılması ayrı bir sorun, bu yazının konusu değil.
